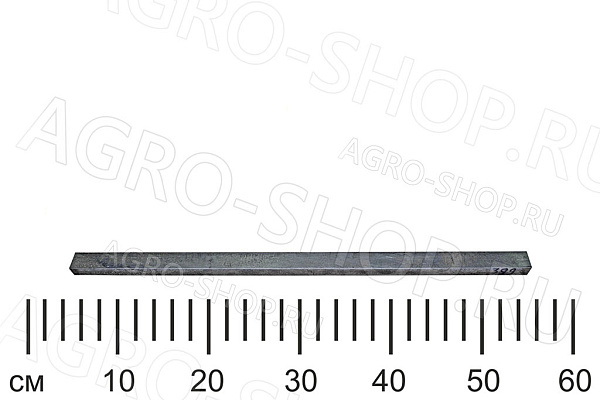

Сталь шпоночная 22х14 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 22х14 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 22х14.
Ширина (b): 22 мм.

Высота/Толщина (h): 14 мм.

Длина (L): 500 мм (0.5 метра).

Марка стали: Сталь 45 (конструкционная углеродистая качественная, устойчивая к деформациям на срез и смятие).

Регламентирующие стандарты:

ГОСТ 8787-68 — сортамент чистотянутой стали для шпонок.

DIN 6880 — европейский аналог шпоночного полотна.

Класс точности (допуски по ГОСТ):

По ширине (b): h9 (высокая точность для плотной посадки в шпоночный паз вала).

По высоте (h): h11.

Механические свойства: Временное сопротивление разрыву — не менее 600 МПа (61 кгс/мм²).

Твердость: В состоянии поставки — 170–200 HB. Готовые шпонки можно подвергать термообработке (закалке) до 40–45 HRC для повышения их износостойкости.

Теоретический вес заготовки: ~1.21 кг (из расчета ~2.42 кг на 1 погонный метр).

Это калиброванный (чистотянутый) пруток прямоугольного сечения — готовая заготовка для призматических шпонок. Производится методом холодного волочения: так обеспечивают высокую точность размеров и чистоту поверхности, чтобы шпонка плотно, но без перекоса входила в пазы вала и ступицы.

Размеры 22×14 мм означают: ширина — 22 мм, высота — 14 мм. Длина 500 мм — это мерный отрезок, из которого нарезают шпонки нужной длины под конкретный узел.

ГОСТ 8787-68 регламентирует сортамент, допуски и требования к такой стали; по характеристикам он сопоставим с европейским DIN 6880. Марка стали 45 — среднеуглеродистая конструкционная сталь: она сочетает достаточную прочность, хорошую обрабатываемость резанием и возможность термообработки для повышения твёрдости.

Описание материала:
Прокат имеет строго квадратную форму и производится методом холодного волочения (калибровки) с последующей нагартовкой. Технология гарантирует идеальную геометрию углов, отсутствие окалины и гладкую поверхность. Шпонки, изготовленные из этой заготовки, устанавливаются в пазы сопрягаемых деталей (валов и ступиц) без продольной механической обработки, обеспечивая плотную посадку без люфта. Отрезок длиной 500 мм оптимален для ремонтных мастерских, так как позволяет нарезать шпонки необходимой длины прямо по месту сборки.

Примеры использования:

1. Тяжелые тракторы (К-700/701, Т-150): Фиксация шестерен главных передач ведущих мостов, установка шкивов мощных карданных валов привода ВОМ.
2. Косилка КРН-2,1 (модификации усиленного типа): Используется для фиксации приводных шкивов главного конического редуктора большого диаметра или для крепления ножей на роторах тяжелых модификаций косилок.
3. Промышленные редукторы: Соединение входных и выходных валов цилиндрических редукторов типа Ц2У-250, РМ-650 с муфтами упругих втулочно-пальцевых соединений (МУВП).
4. Насосные агрегаты: Привод рабочих колес мощных центробежных насосов (типа Д) и компрессоров среднего давления.

Применяемость: сельскохозяйственная и промышленная техника.
