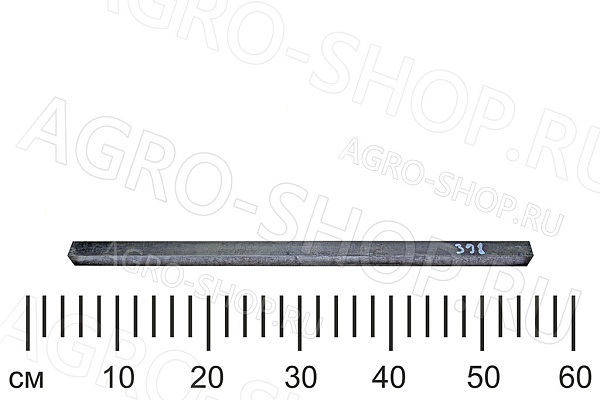

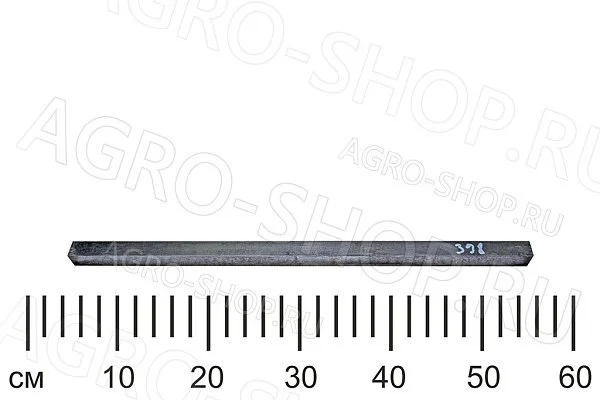

Сталь шпоночная 20х20 ГОСТ 8559-75 ст. 45 квадратная (длина 500 мм.)

Сталь шпоночная 20х20 ГОСТ 8559-75 ст. 45 квадратная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 20х20.
Сечение: 20 мм × 20 мм (квадрат).
Длина: 500 мм (отрезок).
Материал: сталь 45 (углерод ~0,42–0,5 %).
Стандарт: ГОСТ 8559-75 (сталь калиброванная квадратная; допуски и сортамент).
Точность размеров: обычно квалитет h11 (для ответственных задач возможен h9 по спецзаказу).
Механические свойства (ориентировочно для стали 45 без дополнительной термообработки):
временное сопротивление разрыву — не менее 590 МПа (≈60 кгс/мм²);
твёрдость в состоянии поставки — 187–229 HB (примерно 17–21 HRC); после закалки и отпуска можно довести до 32–40 HRC;
относительное удлинение — не менее 12 %;
ударная вязкость — не менее 40 Дж/см².
Прямолинейность: нормируется ГОСТ 8559-75 — кривизна минимальна, удобно резать и фрезеровать.
Чистота поверхности: без окалины, грубых заусенцев и дефектов; подготовлена для дальнейшей обработки.
Вес отрезка 500 мм: ориентировочно 1,57 кг (расчёт по плотности стали ~7,85 г/см³).

Сталь шпоночная 20х20 ГОСТ 8559-75 ст. 45 (длина 500 мм) — это специализированный калиброванный чистотянутый металлопрокат повышенной точности с квадратным сечением. Он представляет собой полнотелый стальной пруток-заготовку, используемый для нарезки и изготовления квадратных шпонок. Данный тип шпонок применяется в сверхнагруженных узлах с глубокими пазами для симметричного распределения крутящего момента и высоких радиальных усилий.

Описание материала:
Прокат имеет строго квадратную форму и производится методом холодного волочения (калибровки) с последующей нагартовкой. Технология гарантирует идеальную геометрию углов, отсутствие окалины и гладкую поверхность. Шпонки, изготовленные из этой заготовки, устанавливаются в пазы сопрягаемых деталей (валов и ступиц) без продольной механической обработки, обеспечивая плотную посадку без люфта. Отрезок длиной 500 мм оптимален для ремонтных мастерских, так как позволяет нарезать шпонки необходимой длины прямо по месту сборки.

Примеры использования:

1. Изготовление нестандартных шпонок: Для фиксации крупных полумуфт на валах мощных редукторов тракторов (К-700/701), кормоуборочных комбайнов или промышленных прессов.
2. Вал-шестерни и оси: Заготовка для шестерен тяжелых модулей трансмиссий, работающих под высокими пиковыми ударными нагрузками.
3. Станочная оснастка: Изготовление установочных пальцев, фиксаторов для фрезерных станков, направляющих втулок штампов кузнечно-прессового оборудования.
4. Строительство и ремонт: Использование в качестве заготовок для стяжных болтов большого диаметра, фундаментных анкеров или деталей воротных петель промышленного назначения.

Применяемость: сельскохозяйственная и промышленная техника.
