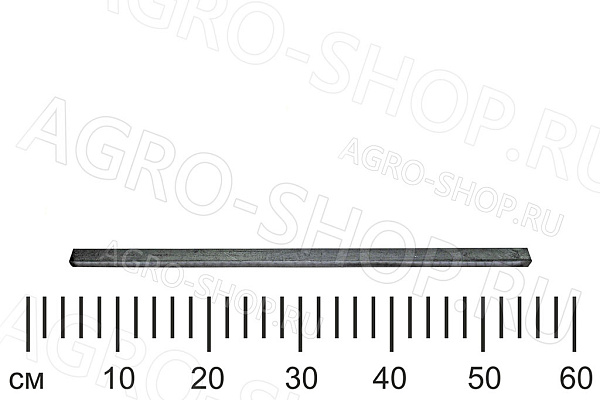

Сталь шпоночная 18х11 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 18х11 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 18х11.
Ширина (b): 18 мм.
Высота/Толщина (h): 11 мм.
Длина (L): 500 мм (0.5 метра).
Марка стали: Сталь 45 (конструкционная углеродистая качественная, устойчивая к деформациям на срез и смятие).
Регламентирующие стандарты:
ГОСТ 8787-68 — сортамент чистотянутой стали для шпонок.
DIN 6880 — европейский аналог шпоночного полотна.
Класс точности (допуски по ГОСТ):
По ширине (b): h9 (высокая точность для плотной посадки в шпоночный паз вала).
По высоте (h): h11.
Механические свойства: Временное сопротивление разрыву — не менее 600 МПа (61 кгс/мм²).
Твердость: В состоянии поставки — 170–200 HB. Готовые шпонки можно подвергать термообработке (закалке) до 40–45 HRC для повышения их износостойкости.
Теоретический вес заготовки: ~0.777 кг (из расчета ~1.554 кг на 1 погонный метр).

Это калиброванный (чистотянутый) пруток прямоугольного сечения — полуфабрикат для изготовления призматических шпонок. Производится методом холодного волочения: так достигается высокая точность размеров и хорошая чистота поверхности — это важно, чтобы шпонка плотно, но без перекоса входила в пазы вала и ступицы.

Размеры 18×11 мм означают: ширина — 18 мм, высота — 11 мм. Длина 500 мм — это мерный отрезок, из которого нарезают шпонки нужной длины под конкретный узел.

ГОСТ 8787-68 регламентирует сортамент, допуски и основные требования к такой стали; по характеристикам он сопоставим с европейским DIN 6880. Марка стали 45 — среднеуглеродистая конструкционная сталь: она сочетает достаточную прочность, хорошую обрабатываемость резанием и возможность термообработки для повышения твёрдости.

Применяемость:

Шпоночный материал сечения 18х11 мм является строго стандартизированным и применяется в узлах с высокими нагрузками:

1. Применяемость по диаметру вала: Согласно основному стандарту ГОСТ 23360-78 (на призматические шпонки), сечение 18х11 мм жестко закреплено за валами диаметром от 58 до 65 мм (включительно).
2. Сельскохозяйственная техника: Ремонт и обслуживание ответственных валов коробок передач, бортовых редукторов и узлов отбора мощности (ВОМ) тяжелых тракторов (К-700, К-701, К-744, Т-150К), а также главных приводных валов зерноуборочных и кормоуборочных комбайнов (Дон-1500, Полесье, Acros, Torum).
3. Промышленное оборудование: Изготовление шпонок для фиксации массивных шкивов, приводных звездочек, шестерен и соединительных муфт на выходных валах крупных общепромышленных электродвигателей, тяжелых редукторов (например, серий Ц2У-250, Ц2У-315), крановых механизмов, шахтных подъемников и приводных барабанов магистральных конвейерных линий.

Применяемость: сельскохозяйственная и промышленная техника.
