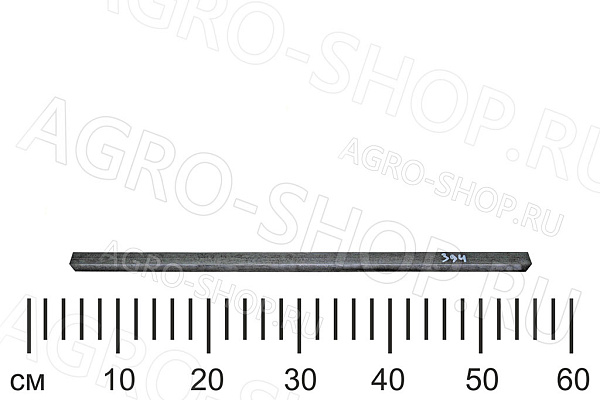

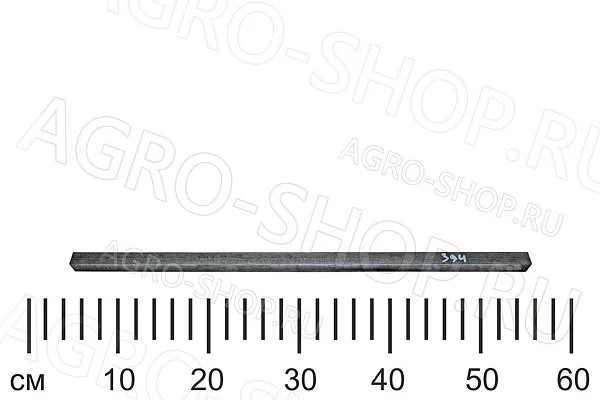

Сталь шпоночная 16х16 ГОСТ 8559-75 ст. 45 квадратная (длина 500 мм.)

Сталь шпоночная 16х16 ГОСТ 8559-75 ст. 45 квадратная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 16х16.
Сечение: 16 мм × 16 мм (квадрат).
Длина: 500 мм (отрезок).
Материал: сталь 45 (углерод ~0,42–0,5 %).
Стандарт: ГОСТ 8559-75 (сталь калиброванная квадратная; допуски и сортамент).  Точность размеров: обычно квалитет h11 (для ответственных задач возможен h9 по спецзаказу).
Механические свойства (ориентировочно для стали 45 без дополнительной термообработки):
временное сопротивление разрыву — не менее 590 МПа (≈60 кгс/мм²);
твёрдость — 187–229 HB (примерно 17–21 HRC в сыром состоянии; после закалки и отпуска можно довести до 32–40 HRC);
относительное удлинение — не менее 12 %;
ударная вязкость — не менее 40 Дж/см².
Прямолинейность: нормируется ГОСТ 8559-75 — кривизна минимальна, удобно резать и фрезеровать.
Чистота поверхности: без окалины, грубых заусенцев и дефектов; поверхность подготовлена для дальнейшей обработки.
Вес отрезка 500 мм: ориентировочно 1,01 кг (расчёт по плотности стали ~7,85 г/см³).

Это калиброванный стальной пруток квадратного сечения — полуфабрикат для изготовления шпонок (в том числе призматических, а при необходимости — и специальных форм). В отличие от стали по ГОСТ 8787-68 (которая ориентирована именно под типовые шпонки), ГОСТ 8559-75 регламентирует сортамент калиброванной квадратной стали — её используют как универсальную заготовку, из которой на фрезерном или строгальном станке делают шпонки под нестандартные или усиленные соединения.

Размер 16×16 мм означает, что сторона квадрата — 16 мм. Длина 500 мм — это мерный отрезок, из которого можно нарезать несколько шпонок нужной длины.

Марка стали 45 — среднеуглеродистая конструкционная сталь: она достаточно прочная, хорошо поддаётся механической обработке и при необходимости термообрабатывается для повышения твёрдости и износостойкости.

Применяемость:
Квадратное сечение 16×16 мм используют, когда нужна повышенная несущая способность соединения либо когда требуется нестандартная шпонка (например, увеличенной высоты, с фасками, пазами или иным профилем).

Типичные случаи применения:

• Тяжёлые редукторы и силовые передачи (в том числе сельхозтехники: косилки КРН-2,1, агрегаты Wirax, тракторы К-700/К-744) — для передачи больших крутящих моментов там, где типовые шпонки не проходят по расчёту.
• Приводы рабочих органов с ударными нагрузками (роторы, барабаны, битеры) — квадратная заготовка позволяет сделать шпонку с усиленным профилем.
• Ремонтные и нестандартные узлы, где пазы имеют нетиповую геометрию либо требуется подгонка шпонки «по месту».
• Муфтовые соединения с повышенными требованиями к надёжности фиксации ступицы на валу.
• Насосное, компрессорное, конвейерное оборудование — в случаях, когда соединение работает с частыми пусками/стопами и знакопеременными нагрузками.

Применяемость: сельскохозяйственная и промышленная техника.
