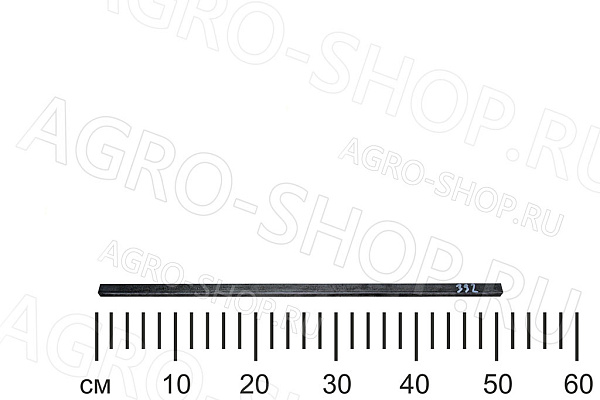

Сталь шпоночная 14х9 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 14х9 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 14х9.
Ширина (b): 14 мм.

Высота/Толщина (h): 9 мм (классическое прямоугольное соотношение сторон).

Длина (L): 500 мм (0.5 метра).

Марка стали: Сталь 45 (конструкционная углеродистая качественная, обладающая отличным сопротивлением нагрузкам на срез и смятие).

Регламентирующие стандарты:

ГОСТ 8787-68 — сортамент чистотянутой стали для шпонок.

DIN 6880 — европейский аналог шпоночного полотна.

Класс точности (допуски по ГОСТ):

По ширине (b): h9 (высокая точность для плотной посадки в шпоночный паз вала).

По высоте (h): h11.

Механические свойства: Временное сопротивление разрыву — не менее 600 МПа (61 кгс/мм²).

Твердость: В состоянии поставки — 170–200 HB. При необходимости готовые шпонки можно подвергать поверхностной или сквозной термообработке (закалке) до 40–45 HRC.

Теоретический вес заготовки: ~0.495 кг (из расчета ~0.99 кг на 1 погонный метр).

Сталь шпоночная 14х9 ГОСТ 8787-68 ст. 45 (длина 500 мм) — это специализированный калиброванный чистотянутый металлопрокат повышенной точности с прямоугольным сечением. Он представляет собой полнотелый стальной брусок-заготовку, предназначенный для нарезки и изготовления стандартных призматических шпонок, которые являются одним из самых распространенных элементов для передачи крутящего момента в отечественном машиностроении.

Описание материала:
Прокат производится методом холодного волочения (нагартованная сталь). Данная технология обеспечивает строгое соблюдение геометрических размеров и углов, а также идеальное качество поверхности без окалины. Изготовленные из такого прутка шпонки устанавливаются в пазы сопрягаемых деталей (валов, шестерен, шкивов) без дополнительной продольной механической обработки, гарантируя безлюфтовое соединение. Формат заготовки длиной 500 мм удобен для ремонтных мастерских, так как позволяет нарезать шпонки индивидуальной длины прямо по месту сборки.

Применяемость:
Данный размер часто применяется в трансмиссиях сельскохозяйственных машин средней мощности и станочном оборудовании.

Примеры использования:

1. Тракторная техника (МТЗ-80/82): Фиксация шестерен коробок передач (КПП) на ведомых валах, установка шкивов привода масляных насосов гидросистемы.
2. Косилка КРН-2,1 и аналоги: Используется для фиксации приводных шкивов на валах редуктора бруса, а также для крепления ножедержателей роторов, если диаметр посадочного отверстия вала находится в диапазоне 45–55 мм.
3. Промышленные редукторы: Соединение валов диаметром около 50 мм с деталями передаточных механизмов (пример расчета прочности для таких параметров приведен в инженерных справочниках).
4. Насосное оборудование: Привод рабочих колес центробежных насосов типа КМ или водяных помп.

Применяемость: сельскохозяйственная и промышленная техника.
