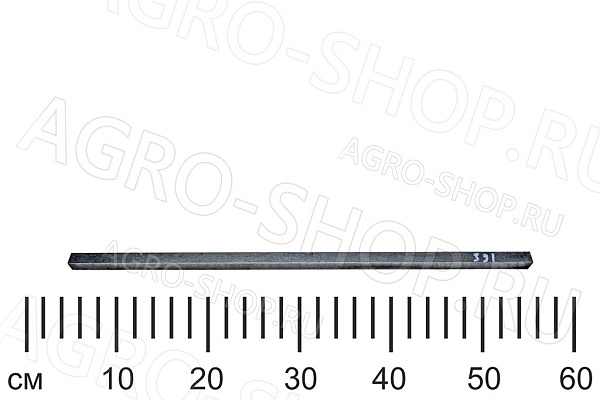

Сталь шпоночная 14х14 ГОСТ 8559-75 ст. 45 квадратная (длина 500 мм.)

Сталь шпоночная 14х14 ГОСТ 8559-75 ст. 45 квадратная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 14х14.
Сторона квадрата (a x b): 14 х 14 мм.

Длина заготовки (L): 500 мм (0.5 метра).

Марка стали: Сталь 45 (углеродистая конструкционная качественная).

Стандарты:

ГОСТ 8559-75 — для калиброванного квадратного проката.

DIN 178 / DIN 6880 — международные аналоги для квадратных шпоночных заготовок.

Класс точности (допуски): Стандартное исполнение по квалитету h11 или h9 по стороне квадрата, что гарантирует плотное сопряжение со стенками паза.

Твердость и прочность: Предел прочности на разрыв — не менее 600 МПа. Исходная твердость составляет около 170–200 HB. При изготовлении высоконагруженных шпонок детали закаливают до 40–45 HRC для защиты от смятия.

Теоретический вес заготовки: ~0.77 кг (из расчета ~1.54 кг на 1 погонный метр).

Сталь шпоночная 14х14 ГОСТ 8559-75 ст. 45 (длина 500 мм) — это специализированный калиброванный чистотянутый металлопрокат повышенной точности с квадратным сечением. Он представляет собой полнотелый стальной пруток-заготовку, который используется для нарезки и изготовления квадратных шпонок. Такие шпонки обеспечивают жесткую фиксацию деталей на валу и передают крутящий момент в узлах, испытывающих значительные радиальные нагрузки.

Описание материала и отличие стандартов:
Технология производства: Холодное волочение (калибровка) с последующей нагартовкой. Это обеспечивает прутку гладкую поверхность без окалины и точные размеры углов.
Удобство формата: Полуметровый отрезок (500 мм) оптимален для локальных ремонтных цехов. Из него можно оперативно нарезать шпонки нестандартной длины прямо на рабочем месте, исключая необходимость закупки длинных промышленных штанг.

Размер 14х14 мм является востребованным в тяжелом машиностроении и ремонте сельскохозяйственной техники.

Примеры использования:

1. Изготовление специальных шпонок: Для узлов, где стандартные размеры по ГОСТ 8787-68 не обеспечивают нужной площади контакта. Например, для фиксации крупных полумуфт на валах мощных пресс-подборщиков (ППР-Ф-1,8) или кормоуборочных комбайнов (Дон-680).
2. Вал-шестерни и оси: Заготовка для шестерен средних модулей, работающих в масляной ванне редукторов косилок КРН-2,1 при изготовлении нестандартных приводов.
3. Строительная и станочная оснастка: Изготовление установочных пальцев, фиксаторов для сварочных кондукторов, направляющих втулок и деталей штамповой оснастки.
4. Ремонт ходовой части: Использование в качестве заготовок для чек (стопорных пальцев) гусеничных тракторов типа ДТ-75 или Т-170.

Применяемость: сельскохозяйственная и промышленная техника.
