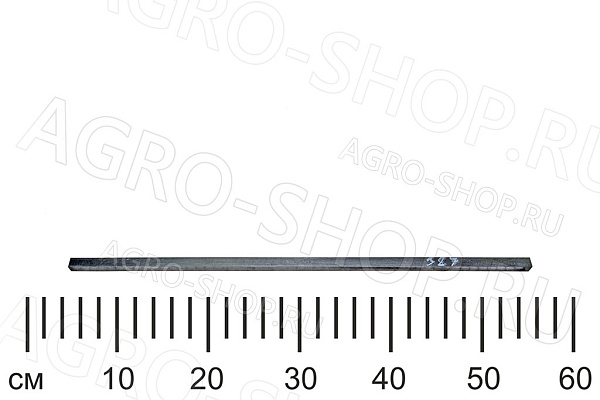

Сталь шпоночная 12х10 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 12х10 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 12х10.
Сечение: 12х10 мм (ширина b = 12 мм, высота h = 10 мм).
Тип профиля: Прямоугольный (соответствует исполнению стальной шпонки по ГОСТ 8787-68).
Материал: Конструкционная углеродистая качественная сталь марки 45 (согласно ГОСТ 1050-2013). Содержание углерода составляет около 0,45%, что обеспечивает оптимальный баланс между прочностью и вязкостью.
Стандарт: ГОСТ 8787-68 (определяет размеры сечения), DIN 6880 (зарубежный аналог).
Класс точности: h9 (высокоточная калибровка, обеспечивающая чистую посадку в паз без дополнительной шлифовки боковых граней).
Длина заготовки: 500 мм.
Вес: Около 465 грамм за отрезок длиной 500 мм (удельный вес погонного метра такой полосы составляет примерно 930 г/м).
Механические свойства: Временное сопротивление разрыву (σв) более 60 кг/мм² (около 588 МПа).
Твердость: В состоянии поставки (нормализованная) твердость обычно находится в пределах 159–229 HB.

Шпоночная сталь — это калиброванный пруток прямоугольного сечения из инструментальной или конструкционной стали, предназначенный для изготовления призматических шпонок. Шпонка служит связующим звеном в неподвижных разъемных соединениях «вал — ступица» (шкивы, зубчатые колеса, муфты, маховики). Она устанавливается в пазы вала и насаживаемой детали, предотвращая их взаимное проворачивание при передаче крутящего момента.

Длина 500 мм является стандартной мерной заготовкой. Из одного такого прутка можно нарезать несколько готовых шпонок нужной длины с учетом припусков на торцовку. Использование нормализованной стали позволяет получать точные размеры без коробления детали после термической обработки.

Данная марка и размер шпоночной стали являются одними из самых распространенных в отечественном машиностроении благодаря доступности материала Ст45 и его хорошим эксплуатационным свойствам.

Шпонка применяется в следующих узлах и машинах:
Соединение шестерен, червячных колес, шкивов ременных передач, полумуфт и звездочек цепных передач с валами редукторов различных типов (например, Ц2У, РМ, Ч).
Фиксация шестерен распределительного вала, шкивов коленчатого вала, фланцев карданных валов грузовых автомобилей (ГАЗ, ЗИЛ, КАМ).
Трансмиссии тракторов (МТЗ, ЮМЗ), приводные узлы комбайнов («Дон», «Нива»), пресс-подборщиков и косилок.
Приводы подач металлорежущих станков, шпиндельные узлы токарных и фрезерных станков.

 Применяемость: сельскохозяйственная и промышленная техника.
