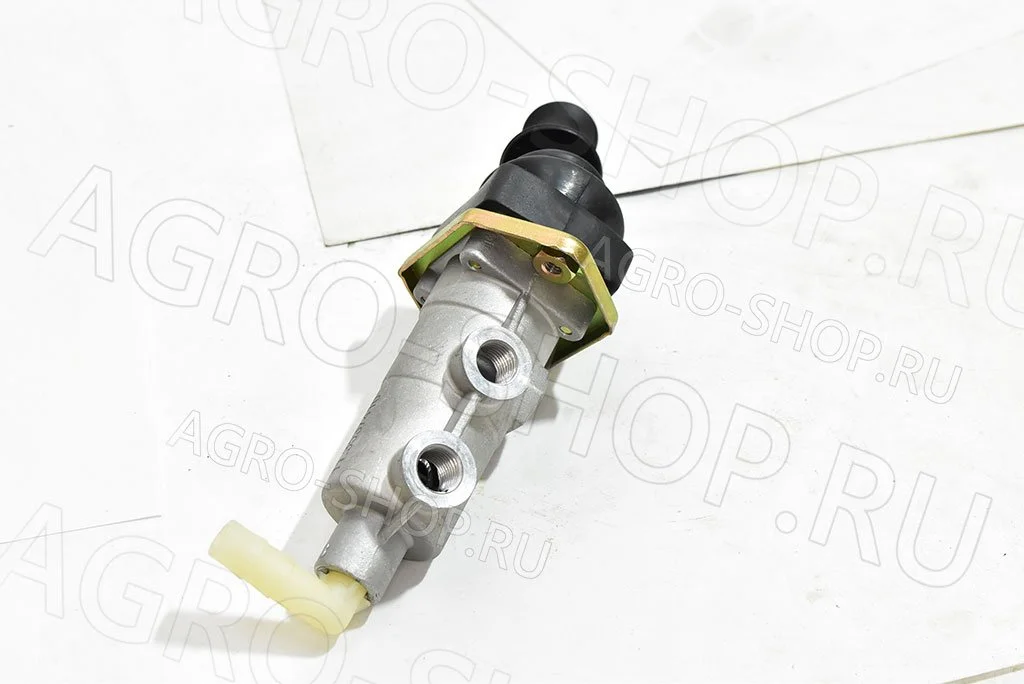

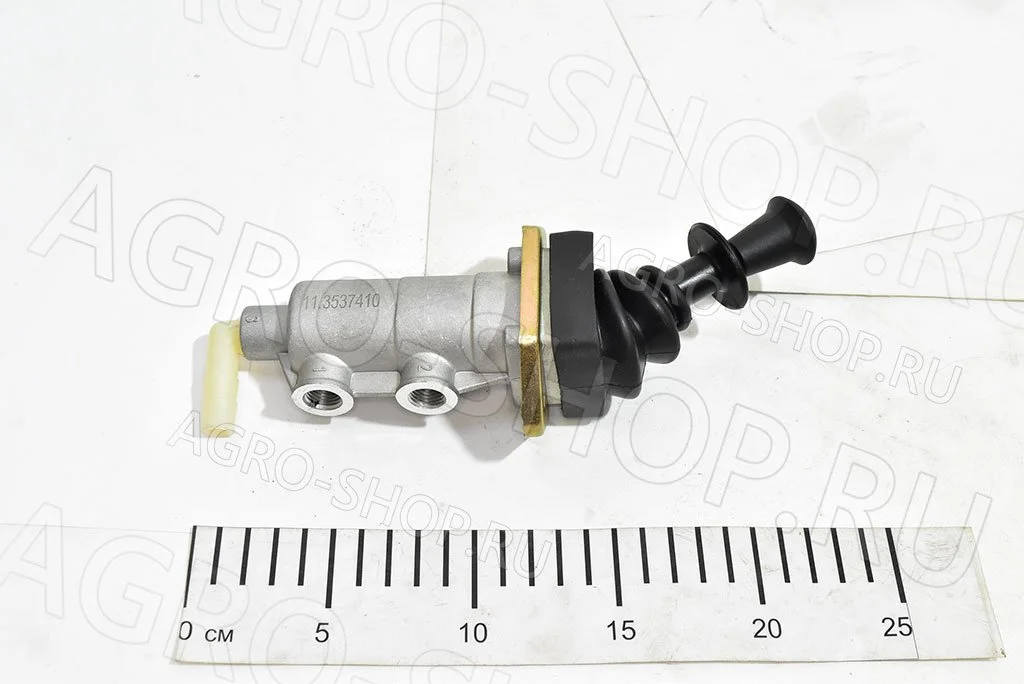

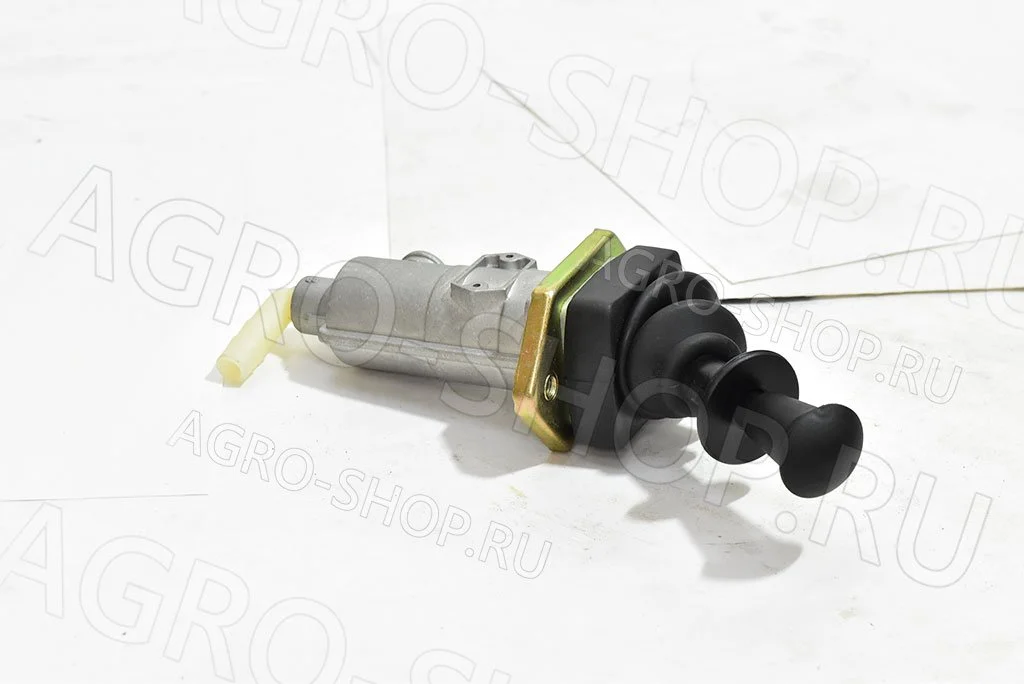

Кран 11.3537410 тормозной обратного действия с ручным управлением К-744Р1, К-744Р2

Кран 11.3537410 тормозной обратного действия с ручным управлением К-744Р1, К-744Р2

Производитель: Россия, Санкт-Петербург.

Характеристики:
Артикул. 11.3537410.
Тип. Тормозной кран обратного действия с ручным управлением («ручник»).
Производитель. АО «ПТЗ» (Петербургский тракторный завод).
Применение. Тракторы К-744Р1, К-744Р2.
Рабочее давление.0,65–0,85 МПа (6,5–8,5 кгс/см2).
Присоединительная резьба. М 14×1,5.
Момент затяжки присоединительной арматуры с резиновыми уплотнительными элементами.15–25 Н⋅м.
Максимальное проходное сечение (эквивалентное диаметру отверстия, Ду). 7 мм.
Рабочий температурный интервал. От −45 ?C до +80 ?C.

Кран 11.3537410 -тормозной кран обратного действия с ручным управлением, предназначенный для использования в пневматической тормозной системе тракторов К-744Р1 и К-744Р2. Управляется механически поворотом рукоятки и обеспечивает регулируемый выпуск сжатого воздуха из магистрали управления стояночным или запасным тормозом.

Назначение и принцип работы:

Кран предназначен для использования в пневматической тормозной системе трактора. Он выполняет следующие функции:

1. Управляет подачей и выпуском сжатого воздуха из магистрали управления стояночным или запасным тормозом.
2. Обеспечивает регулируемое торможение за счёт механического поворота рукоятки крана.
3. При активации (повороте рукоятки) выпускает сжатый воздух из энергоаккумуляторов, что приводит к срабатыванию тормозных механизмов за счёт пружин.
4. При снятии усилия с рукоятки подаёт сжатый воздух обратно, растормаживая систему.

Конструктивные особенности:

• Ручное управление. Оператор управляет краном с помощью рукоятки, расположенной в кабине трактора.
• Обратный тип действия. Торможение происходит при выпуске воздуха, а не при его подаче.
• Прочная конструкция. Корпус выполнен из износостойких материалов, устойчивых к коррозии и агрессивным условиям эксплуатации.
• Герметичность. Резиновые уплотнители обеспечивают надёжную герметизацию соединений, предотвращая утечки воздуха.
• Долговечность. Конструкция рассчитана на длительный срок службы в тяжёлых условиях работы сельскохозяйственной техники.

Применяемость: модели К-744Р1, К-744Р2.
