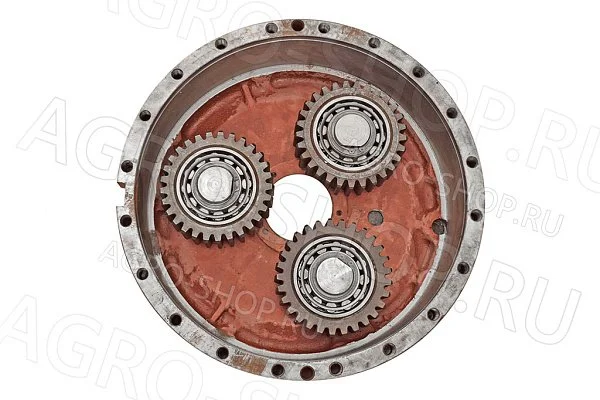

Водило 700.23.00.090-1 в сборе старого образца (новые сателлиты) К-700А

Водило 700.23.00.090-1 в сборе старого образца (новые сателлиты) К-700А

Производитель: Санкт-Петербург

Характеристики:
Артикул: 700.23.00.090-1.
Материал: сталь.
Количество на трактор: 4 шт. (по 2 на каждый ведущий мост).
Особенности: старый образец с новыми сателлитами, что обеспечивает повышенную надёжность и долговечность.
Габариты: 54 × 17 × 54 см.

Водило 6010-23.00.015-01 (аналог 2256010-2300020) — это двухопорное водило бортового редуктора под 8 шпилек для тракторов Кировец К-700, поставляемое в восстановленном виде с восстановленными сателлитами и без шпилек.
Служит несущим элементом планетарного механизма бортового редуктора, удерживая три восстановленных сателлита на шести подшипниках и передавая усилие от полуоси к ступице колеса через 8 шпилек М20х1,5. Двухопорная конструкция с опорой повышает долговечность под высокими нагрузками, фиксируя тормозной барабан болтами.

Конструкция и принцип работы:

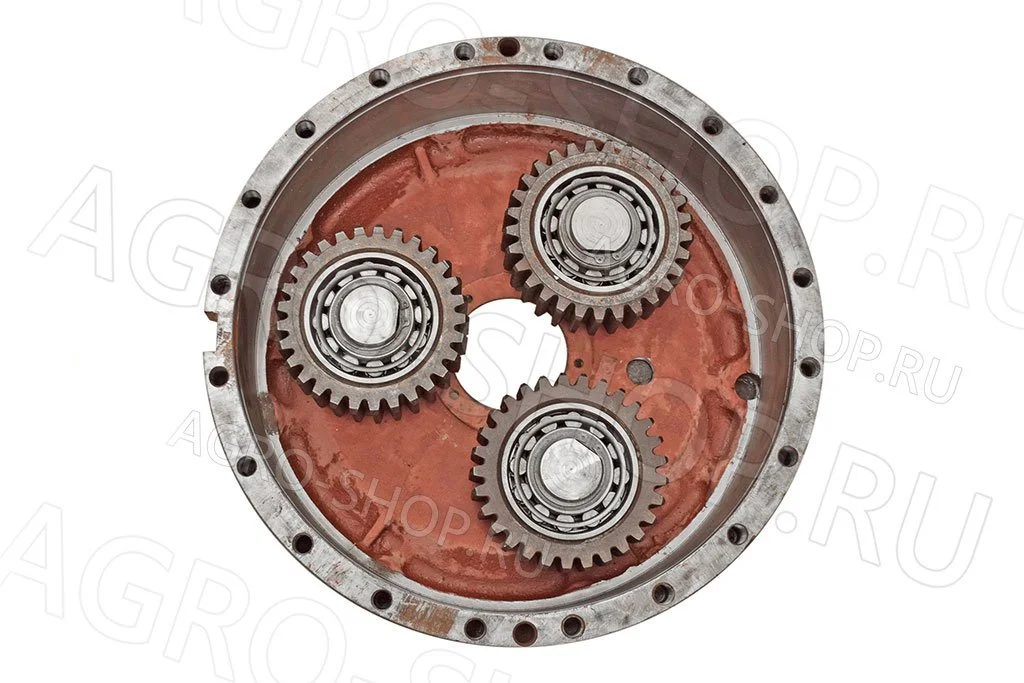

Водило представляет собой стальной корпус с толстыми стенками, внутри которого расположены:

• Три шестерни-сателлита, равномерно распределённые на осях. Они передают вращение колёсам от венечной и солнечной шестерни, надетых на шлицы полуоси.
• Шесть подшипников, обеспечивающих плавное вращение. Подшипники и сателлиты защищены стопорными кольцами.

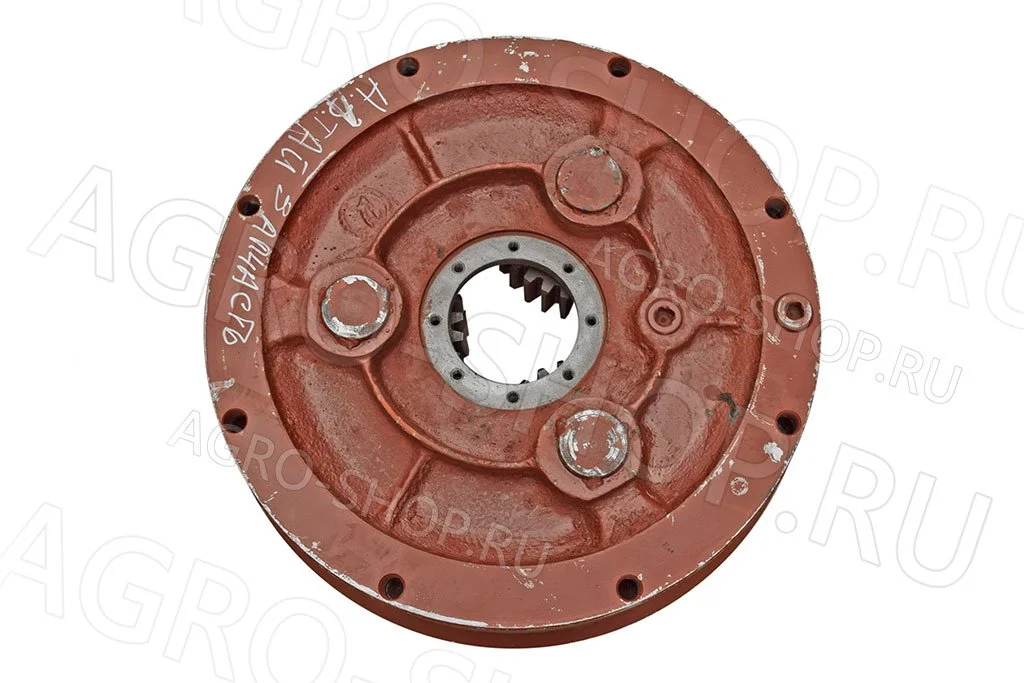

• Центральное отверстие, закрытое специальной крышкой с запрессованным подшипником, предотвращающим наружное перемещение полуосей.
• Два резьбовых отверстия: одно для контроля уровня смазки, другое — для слива масла.

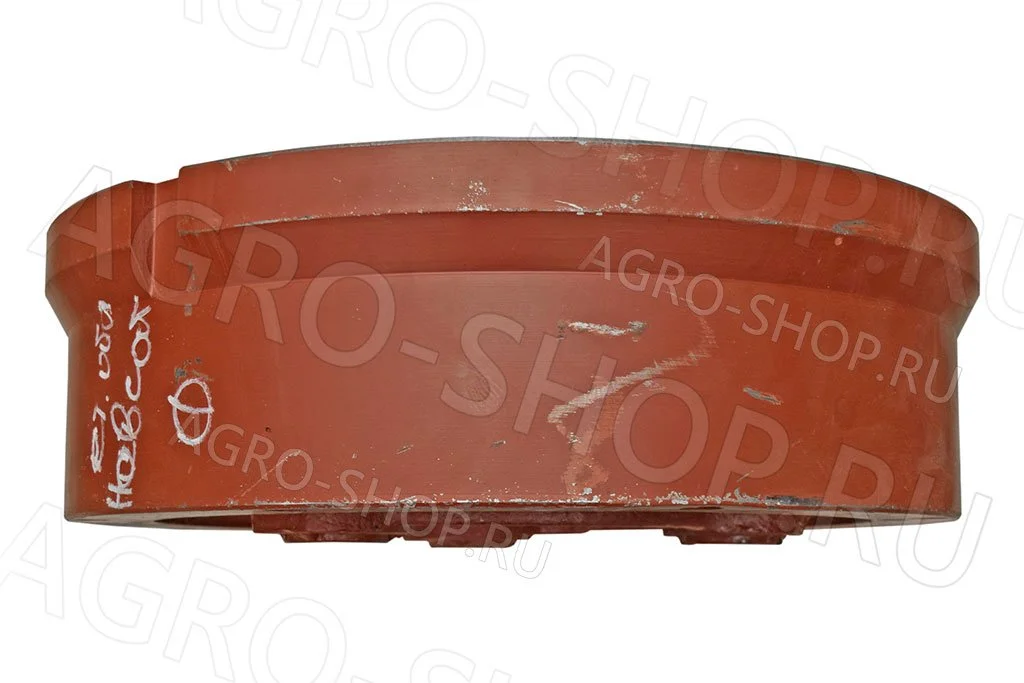

Внешняя сторона водила предназначена для крепления колеса к мосту с помощью шпилек и прижимов. В старой версии используется 8 шпилек.

Принцип работы: крутящий момент от двигателя через карданы и КПП передаётся ступице дифференциала, затем через полуось — солнечным шестерням. Сателлиты, вращаясь как планеты в солнечной системе, увлекают за собой водило, передавая мощность колёсам.

Применяемость: К-700, К-700А, К-701.
