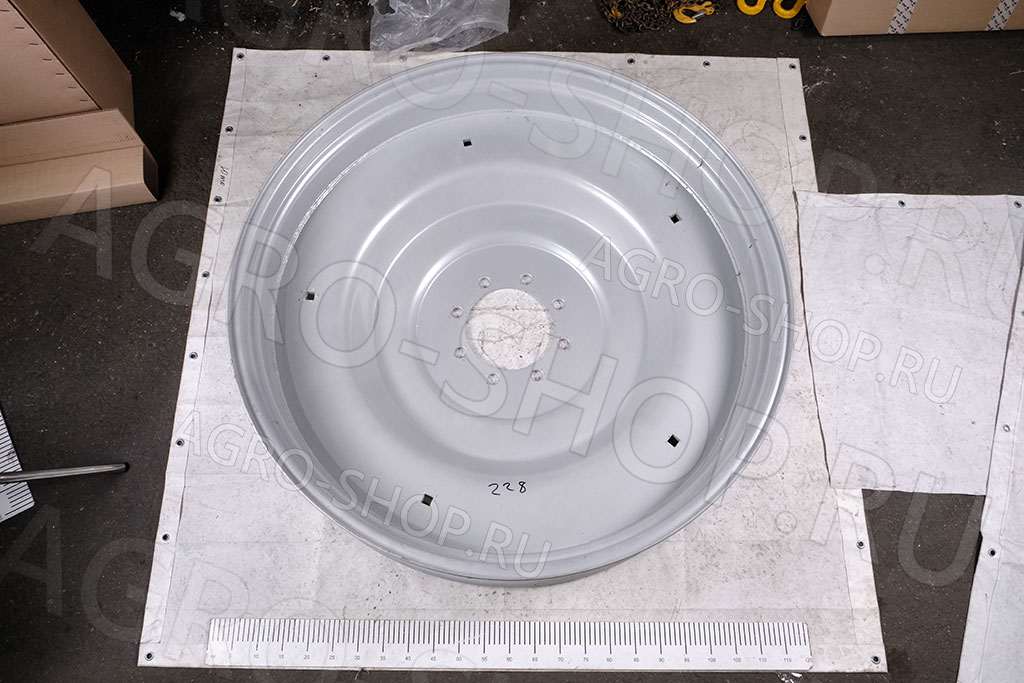

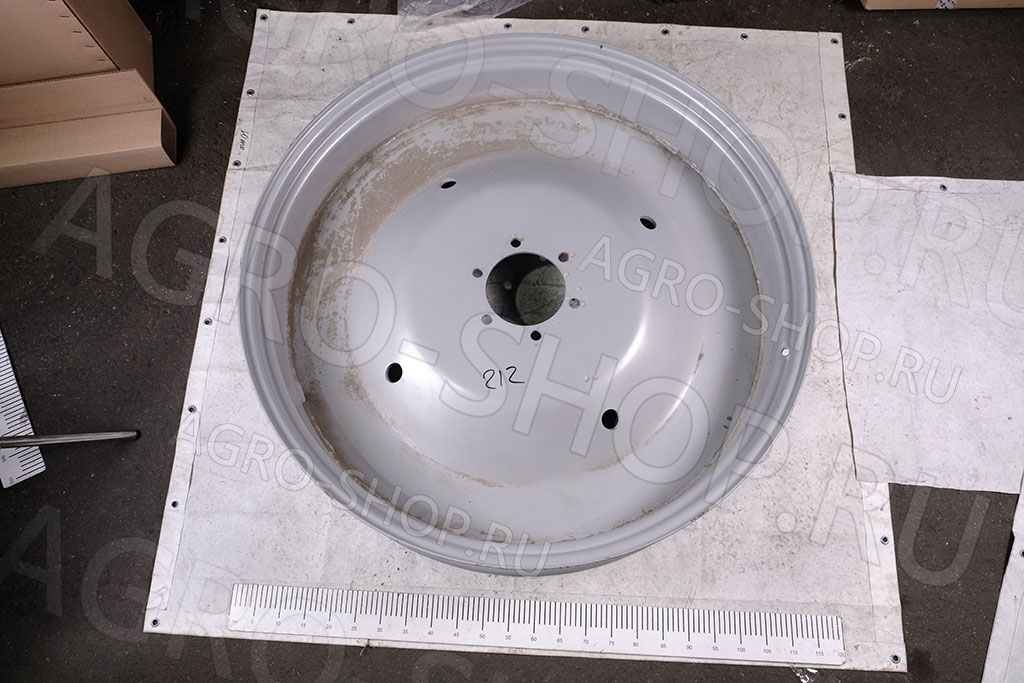

Диск колеса DW 8х42 945815 опрыскивателя,161/205/6 ET0 RAL9006(SUNSTYER) ТУРЦИЯ ОП-3000

Диск колеса DW 8х42 (945815) (6/161/205) ET0 RAL9006 (SUNSTYER) ОП-3000

Производитель: Китай, Sanstyer

Характеристики:
Диаметр центрального отверстия D1, мм – 161.
Диаметр расположения крепежных отверстий D2, мм – 205.
Диаметр крепежных отверстий d, мм – 21,5.
Число крепежных отверстий – 6.
Толщина диска, мм – 8.
Вылет ЕТ, мм – 0.
Материал – сталь.
Рекомендуемая шина – 9,5 -42; 9,5 R42; 230/95 R42.

Сельскохозяйственный диск — это стальной колесный диск для сельхозтехники (тракторов, комбайнов), соединяющий шину со ступицей и выдерживающий высокие нагрузки в полевых условиях. Изготавливается из прочной конструкционной стали с антикоррозийным покрытием по ГОСТ, соответствует требованиям прочности и проходит испытания на усталость.

Основные части:

 Обод: круглая часть с закраинами и полками для крепления кресла, выдерживает удары и давление воздуха.

Фланец (диск): центральная зона со ступицей, спицами и отверстиями для болтов, спицы снимают нагрузку и вентилируют тормоз.

Материалы и технология изготовления

• Основной материал: штампованная углеродистая сталь (аналог марок Ст3сп, 09Г2С или специфицированных сталей по ТУ производителя).

Технология:

• горячая штамповка обода из цельной заготовки;
• механическая обработка посадочных поверхностей и отверстий на станках с ЧПУ;
• контроль геометрии и балансировки.

Защита от коррозии:

• грунтование (катафорезное или фосфатирующее);
• покрытие эмалью на алкидной или эпоксидной основе;
• возможна оцинковка (в зависимости от исполнения).

Конструктивные особенности

Обод: профилированный, с двумя фланцами (H2) и хампами для надёжной посадки и удержания бескамерной шины.

Крепежный пояс: 6 отверстий под болты М20, равномерно распределённых по окружности PCD 205 мм.

Центральное посадочное кольцо: точный диаметр (161 мм) и соосность обеспечены механической обработкой.

Жёсткость:

• утолщённые зоны вокруг крепёжных отверстий;
• рёбра жёсткости на внутренней поверхности обода.

Диск колеса DW 8х42 (945815) производства Sanstyer предназначен для тракторных опрыскивателей Казаньсельмаш, ОП-3000 Барс. Данный диск совместим с шинами в типоразмерах 9,5 -42; 9,5 R42; 230/95 R42.

Применяемость: опрыскиватель ОП-3000.
